Dr.Borin "starinski" frekvencmetar
#1
Jos poodavno mi je Dr.Bora poslao ovaj projekat na mejl tokom neke prepiske, napravio sam tada plocicu i zbog nedostatka vremena stajala je 95% zavrsena godinama. Sa obzirom da su ovi karantinski dani kao stvoreni da se zavrse svi zapoceti projekti, resio sam da pocnem sa ovim, da konacno dobije zavrsnicu i izgled koji zasluzuje, kao zahvalnost i postovanje coveku koji je nesebicno darivao svoje znanje.
Kompletna dokumentacija - sema, izgled plocice, nacin podesavanja i sl. je prikacena dole.

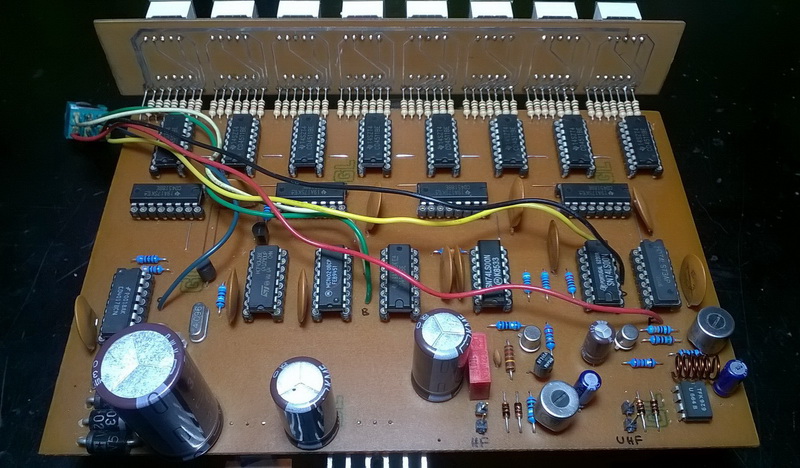

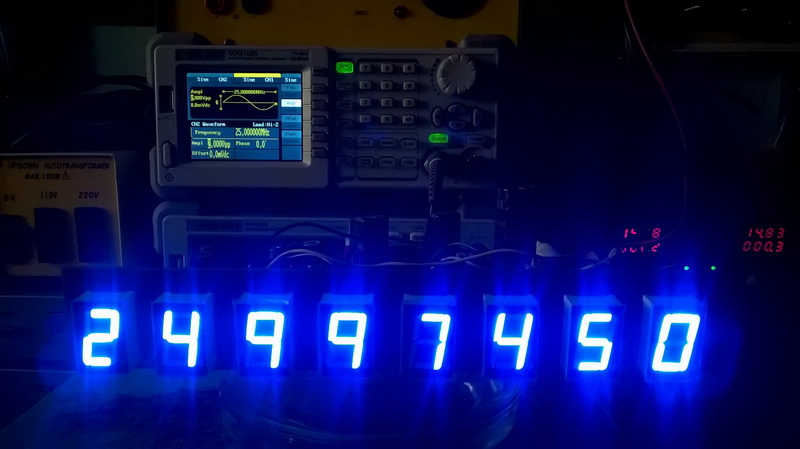

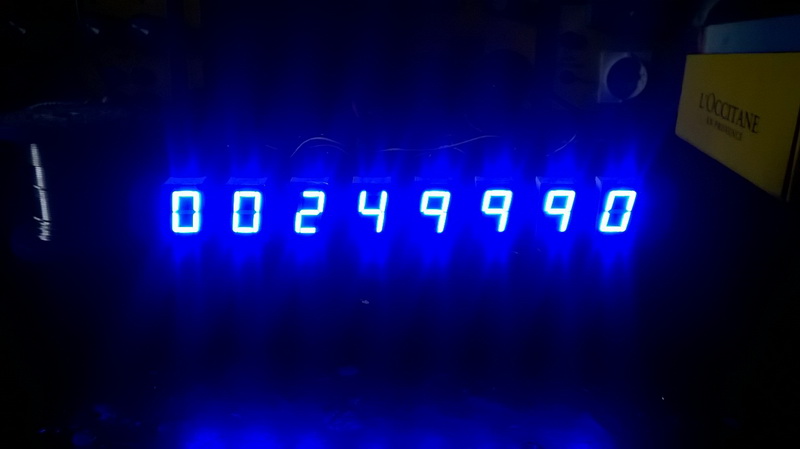

Ovo je izgled zalemljene plocice i preliminarna testiranja HF i UHF ulaza na 1MHz i 25MHz (maksimum koji moj signal generator daje):
[Image: WP-20200319-012.jpg]
[Image: WP-20200319-009.jpg]
[Image: WP-20200319-002.jpg]
[Image: WP-20200319-004.jpg]
[Image: WP-20200319-005.jpg]

U kutiji nakon podesavanja, proba na 1, 5, 10 i 25MHz ,prikaz je tacan i stabilan na oba ulaza:

[Image: 9vXxriO.jpg]
[Image: 9fXKapQ.jpg]
[Image: dkXtpSG.jpg]
[Image: XtZLAVt.jpg]

Gotov uredzaj:
[Image: KWalEUJ.jpg]
[Image: 6tiB06K.jpg]


Na svom mestu medzu drugovima Smile
[Image: AkO9pP1.jpg]


Attached Files
.rar   Frekvencmetar Dr. Bora.rar (Size: 141,55 KB / Downloads: 18)
I'm gonna live forever or die trying...
Reply
#2
Bravo za uradak. Bori vječna slava!
pOz
Reply
#3
Bora lives once more... 😀
